穩壓器的工作原理-穩壓器的簡介

穩壓器的簡介

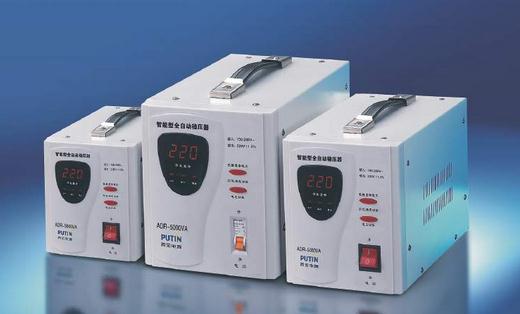

穩壓器，簡單地說，是一種能使輸出電壓穩定的設備。穩壓器調壓電路、控制電路、及伺服電機等組成。當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定。

隨著社會飛速前進，用電設備與日俱增。但電力輸配設施的老化和發展滯后，以及設計不良和供電不足等原因造成末端用戶電壓的過低，而線頭用戶則經常電壓偏高，對用電設備特別是對電壓要求嚴格的高新科技和精密設備，獨如一顆不定時炸彈。

市電系統作為公共電網，上面連接了成千上萬各種各樣的負載，其中一些較大的感性、容性、開關電源等負載不僅從電網中獲得電能，還會反過來對電網本身造成影響，惡化電網或局部電網的供電品質，造成市電電壓波形畸變或頻率漂移。另外意外的自然和人為事故，如負載電壓過大、地震、雷擊、輸變電系統斷路或短路，都會危害電力的正常供應，從而影響負載的正常工作。

所以使用穩壓器，對用電設備特別是對電壓要求嚴格的高新科技和精密設備來說是必不可少的。

穩壓器的作用

穩壓器在日常生活中必不可少，根據電力專家的測試，電網中經常發生并且對電腦和精密儀器產生干擾或破壞的問題主要有以下幾種：

1、電涌指輸出電壓有效值高于額定值110%，而且持續時間達一個或數個周期。電涌主要是由于在電網上連接的大型電氣設備關機時，電網因突然卸載而產生的高壓。

2、高壓尖脈沖指峰值達6000v，持續時間從萬分之一秒至二分之一周期（10ms）的電壓。這主要由于雷擊、電弧放電、靜態放電或大型電氣設備的開關操作而產生。

不穩定的電壓會使設備造成致命傷害或誤動作，影響生產，造成交貨期延誤、品質不穩定等多方面損失。同時加速設備的老化、影響使用壽命甚至燒毀配件，使業主面臨需要維修的困擾或短期內就要更新設備，浪費資源；嚴重者甚至發生安全事故，造成不可估量的損失。

穩壓器對于用電設備特別是對電壓要求嚴格的高新科技和精密設備來說是必不可少的，這也促使我們要求我們開發高新技術和更先進的穩壓器去滿足各種儀器設備的需求了。因此，我們應該要知道使用穩壓器，而且還要清楚穩壓器的作用。

穩壓器工作原理

穩壓器按調壓方式不同分類可分為三類：電子感應式油式穩壓器、干式接觸式調壓穩壓器（直接調壓穩壓器和補償式調壓穩壓器）以及干式無觸點調壓式穩壓器（一般是帶補償?shù)姆€(wěn)壓器）。

有些穩壓器結構簡單，價格低廉，但可靠性差。因為它是靠碳刷的移動（滑動或滾動）來穩壓的?？刂齐娐犯鶕?jù)輸出設定的情況，來控制M點上下移動，以使輸出電壓符合負載的要求。這種電路的缺點就是可靠性低和動態響應速度慢，不隔離干擾。碳刷在不斷的移動中會慢慢變薄直至損壞，在濕度很大的情況下壽命縮短會更快。由于是機械運動，所以動態響應慢，這將會導致瞬間電壓的突升與突降，損壞后面的設備。

比如當輸入電壓下降15%，即220V下降到187V時，為了保證輸出仍為220V，M就必須上滑至N點，這時的變化就是220：187=1.18，這時如果有一個大型的感性負載突然下載，造成市電電壓突然產生一個300V的浪涌，由于M點的機械惰性而來不及移動，在輸出端就會出現一個354V的高電壓，輕則使UPS電池放電，重則燒毀UPS輸入電路。反之，如果有一個大型的感性負載突然加載，也將會出現一個100V的凹陷，也會導致UPS的電池放電。
