雙聯開關的工作原理-雙聯開關的簡介

雙聯開關的簡介

雙聯開關有分為雙聯單控開關和雙聯雙控開關。單聯指一個按鈕，單控：就是說它只有一個觸點（常開觸點或常閉觸點）。雙控：就是說它有兩個觸點（常開觸點和常閉觸點）。這些開關都是指按鈕，帶彈簧的那種。單聯單控開關一般用于點動控制，雙聯單控開關一般用于長動控制。

這兩條電路保證當任意一個開關狀態改變，可以使中間連接的電器和電源在開路/斷路狀態切換。單控開關特點：通與斷；雙控開關特點：上通下斷或下通上斷。單控開關只作燈的一地點控制通斷作用；雙控開關可作為二地分別可控制燈通斷作用。

雙聯單控

組合在一起的兩個單開，控制兩個點位燈光

雙聯雙控

又分雙聯單控和雙聯雙控，多用于兩個位置對一個點位燈光開關的控制，或兩個點位燈光開關的控制，常用于樓梯間。

雙聯開關的工作原理

“雙聯單控”指：一個面板上有兩個單控的按鈕，而且這兩個按鈕都是單向控制燈具的開關的，即：只能在固定的一個地方控制燈具的開滅，不同于用于樓梯間處用的雙向控制開關，可以在下面開，到上面關。

“單聯雙控”指的是有兩個有一定距離的按鈕同時控制一組燈源。“單聯單控”指的是一個按鈕控制一組燈源。比如有兩側樓梯的走廊燈的控制等。“聯”指的是同一個開關面板上有幾個開關按鈕。“控”指的是其中開關按鈕的控制方式，一般分為：“單控”和“雙控”兩種。

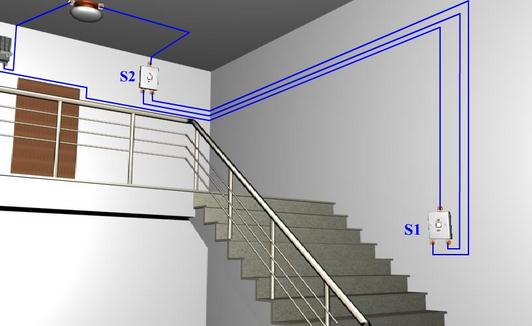

雙聯雙控開關的接線方法：

1、雙聯雙控開關的導線顏色：火線：紅色；零線：藍色；來回線：綠色。

2、雙聯雙控開關的接線：先將一個雙控開關的中間接線柱連接到火線，再將另一個雙控開關的中間接線柱連接到燈頭（或螺口燈頭的中心舌片），然后連接來回線，也就是用兩條綠色導線任意連接上下兩個接線柱；零線則直接連接到燈頭的另一個觸點（或螺口燈頭的螺紋）這樣就完成連接了。
