空氣斷路器的作用-空氣斷路器工作原理

空氣斷路器的作用

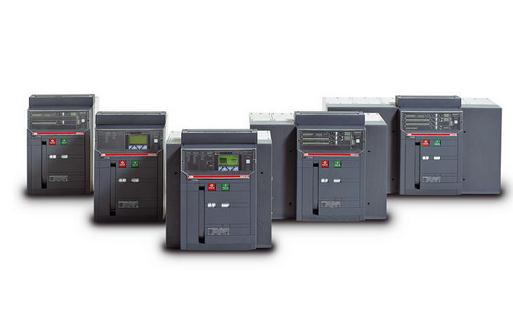

空氣斷路器（自動開關）是斷路器的一種。絕緣介質為空氣。是用手動（或電動）合閘，用鎖扣保持合閘位置，由脫扣機構作用于跳閘并具有滅弧裝置的低壓開關，目前被廣泛用于500V以下的交、直流裝置中，在電路中作接通、分?jǐn)嗪统休d額定工作電流和短路、過載等故障電流。

它的主要作用一般在正常情況下，過電流脫扣器的銜鐵是釋放著的；一旦發生嚴重過載或短路故障時，與主電路串聯的線圈就將產生較強的電磁吸力把銜鐵往下吸引而頂開鎖鉤，使主觸點斷開。

欠壓脫扣器的工作恰恰相反，在電壓正常時，電磁吸力吸住銜鐵，主觸點才得以閉合。一旦電壓嚴重下降或斷電時，銜鐵就被釋放而使主觸點斷開。當電源電壓恢復正常時，必須重新合閘后才能工作，實現了失壓保護。

空氣斷路器工作原理

自動空氣斷路器也稱為低壓斷路器，可用來接通和分?jǐn)嘭?fù)載電路，也可用來控制不頻繁起動的電動機。它功能相當于閘刀開關、過電流繼電器、失壓繼電器、熱繼電器及漏電保護器等電器部分或全部的功能總和，是低壓配電網中一種重要的保護電器。自動空氣斷路器具有多種保護功能（過載、短路、欠電壓保護等）、動作值可調、分?jǐn)嗄芰Ω?、操作方便、安全等?yōu)點，所以目前被廣泛應用。

自動空氣斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。

當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用，在正常工作時，其線圈是斷電的，在需要距離控制時，按下起動按鈕，使線圈通電，銜鐵帶動自由脫扣機構動作，使主觸點斷開。
